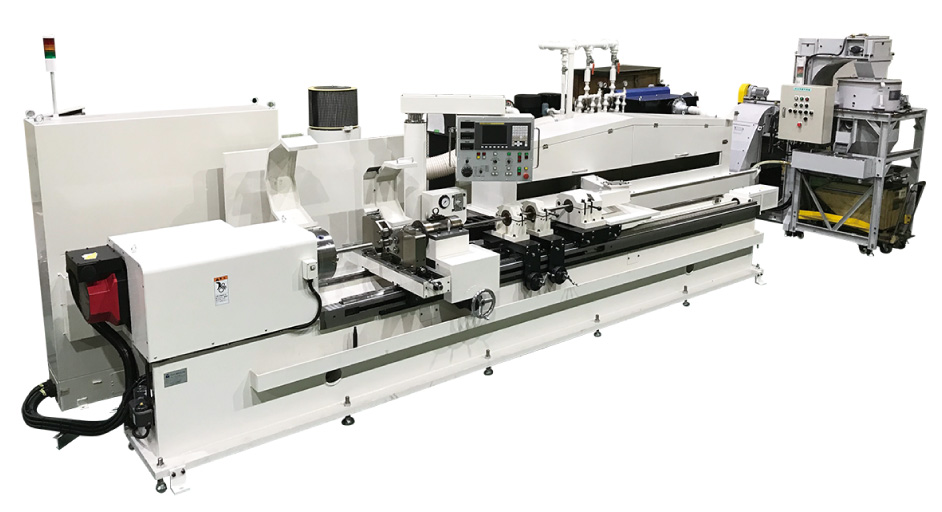

穴径100mm、深さ最大1500mmまで対応のBTA深穴加工機。
真円度、面粗度に優れ、高精度な加工を実現します。

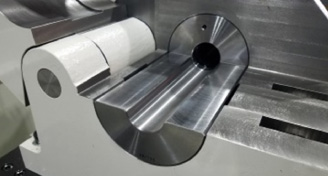

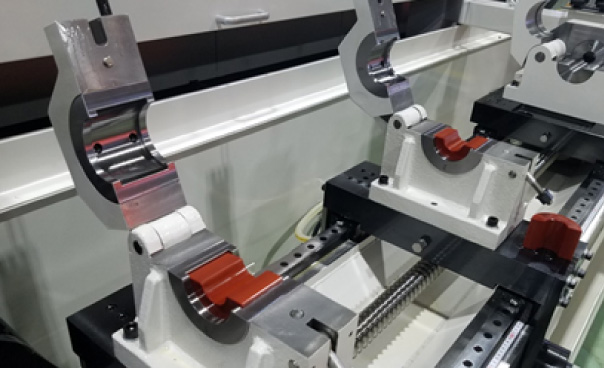

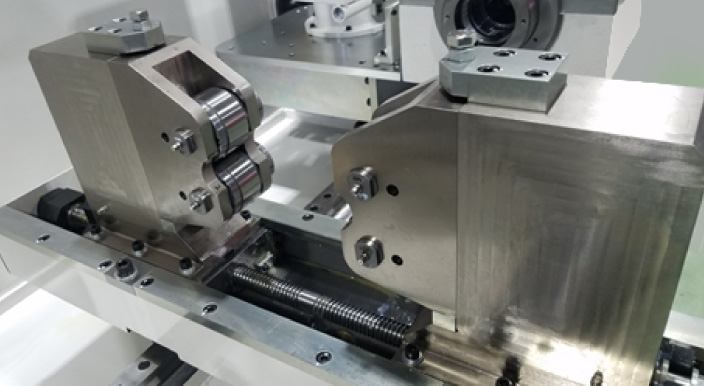

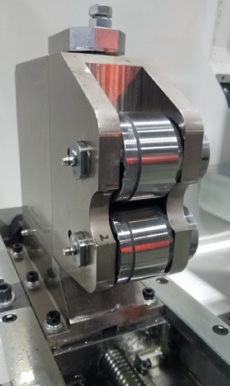

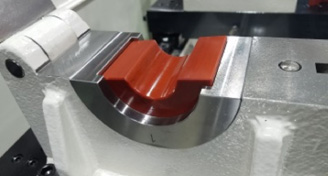

・ワークを高精度に振れ止め抑制できる機構を装備
・ハイレベルな真円度・面粗度・径公差が可能
・高速で安定した深穴加工が可能

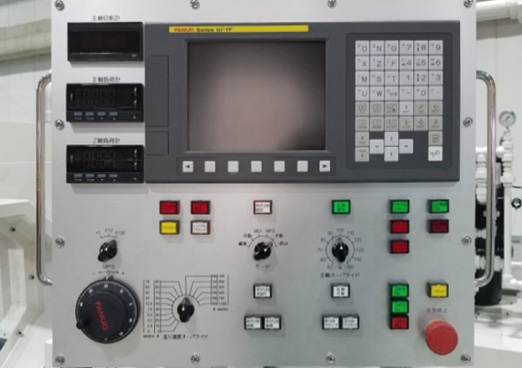

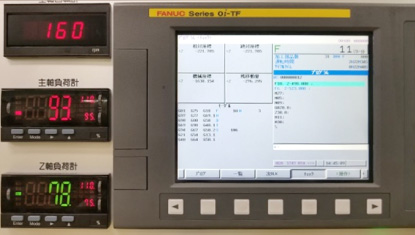

最新制御装置・切削負荷モニタ機構を装備

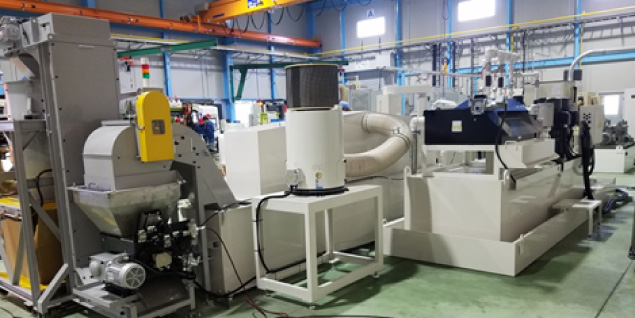

・充実した信頼性の高い周辺機器を装備
・切削液吐出高圧ポンプシステム
・切削液冷却システム
・切粉排出装置・切粉脱油システム
・排煙処理システム
主要仕様
| 項目 | 仕様 |
|---|---|
| 回転速度 | Max1，600min-1 |
| Ｚ軸 最大切削送り速度 | 1〜1,260mm/min |
| Ｚ軸 摺動方式 | ローラリニアガイド |
| 加工振れ止め支持 | 4点支持方式 |
| 主軸駆動モータ | 37kw（30min連続）/30kw（CONT.） |
| チャッキング方式 | スクロールチャック |
主要仕様
| 項目 | 仕様 |
|---|---|
| 加工把持径 | 30〜250mm |
| 加工最大長さ | 1,500mm |
| 穴あけ加工最大長さ | 1,500mm |
| 穴あけ径 | ソリッドボーリング 15〜65mm |
| トレパニング 50〜100mm | |
| カウンターボーリング 50〜120mm | |
| 主軸振れ止め精度（目標値） | ±10μm以下 |
| Ｚ軸位置決め精度 | 30μm以下 |
■立面図
- ●本ページ記載の仕様及び製品外観寸法は、不断の研究開発により、予告なく変更する場合があります。
- ●本ページの記載製品は、外国為替及び外国貿易法に基づく規制貨物に該当する場合があります。
規制貨物を日本国外に輸出する場合は、同法に基づく輸出許可が必要となります。海外に輸出する際は、弊社にご相談下さい。
